盤式過濾器zl-glq003

盤式過濾器

　　設備基本配置：
　　名稱：盤式過濾器
　　型號：zl-glq003
　　原理：離心式過濾法
　　用途：藥液過濾
　　樣式：立式
　　性能：精密過濾
　　適用對象：水
　　濾料類型：纖維
　　過濾器類型：管式
　　主體材質：不銹鋼
　　適用范圍：化工、制藥、輕工、食品、選礦
　　有效過濾面積：15（m2）
　　設備重量：30（Kg）
　　過濾精度：20-500微米
　　控制方式：全自動/手動
　　系統工作壓力：0.2～0.8Mpa
　　反洗壓力:0.15～0.8Mpa
　　工作溫度：﹤60℃
　　PH值：4-13
　　過濾單元（A）數目：3-10個
　　系統反洗方式：采用其他過濾單元的出水對每個單元逐個分別反洗，直到全部完成
　　進水管（B）：碳鋼防腐/PP/不銹鋼材質，6″-8″法蘭接口；
　　出水管（C）：碳鋼防腐/PP/不銹鋼材質，6″-8″法蘭接口；
　　排水管（D）：3″法蘭接口
　　反沖洗閥門（E）：鑄鋼/塑料材質，3″螺紋接口
　　系統控制器（F）：全自動專用控制器，絕緣等級為國際標準IP65
　　產品概述：
　　盤式過濾芯是由一組兩面帶溝槽的盤片組成，溝槽棱邊形成的交叉點可以把水中固體物截留，由于同時具有了表面攔截和深度凝聚的作用，大大提高了過濾效果。同時由于盤式過濾器具有高效反洗，全自動連續運行，自耗水低，占地面積小，運行可靠的特點，過濾系統的反洗過程輪流交替進行，工作、反洗狀態之間自動切換，可確保連續出水，系統壓損小，因此盤式過濾器的技術優勢十分明顯。

盤式過濾器

　　對傳統盤式過濾器的提高與改進：
　　1.采用多項技術，安裝使用時更加安全、高效省水、省地、日常維護少。
　　2.濾芯彈簧設計，過濾時巧妙利用彈簧壓力壓緊盤片組，這樣使得反洗的壓力要求大大降低。
　　3.獨特的內置鴨嘴閥，保證了濾芯在過濾時的大出水量，同時反洗時起到很好的逆止功能。
　　4.分體組裝式的濾芯骨架，可根據設計要求靈活調整濾芯高度，達到調整過濾面積的作用，滿足不同的系統配套要求。
　　5.金屬卡箍設計，過濾單元采用自鎖卡扣配合特殊設計的密封圈，過濾單元外殼的安裝和拆卸變得非常簡單容易，密封效果好。
　　6.每個過濾單元配有過濾和反洗狀態指示裝置以及自動近排氣裝置，在避免水錘破壞的同時還可以提高濾芯反洗效果。

　　過濾器工作原理：

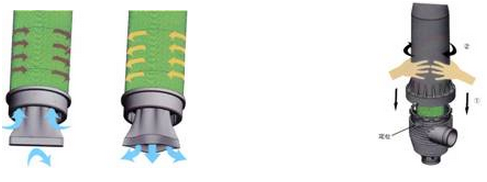

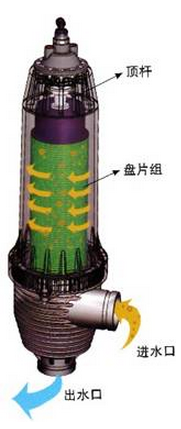

　　1.工作狀態
　　來水從側部的進水口沿切線進入過濾單元，腔內來水壓力驅動外殼上部的隔膜裝置，并帶動頂桿下壓盤片組，盤片組被壓緊形成致密過濾芯，水中雜質被濾芯攔截后，出水經由濾芯中心部位的鴨嘴閥至下部的出水口。
由于隔膜下壓，外殼上部的紅色指示帽落入槽內。

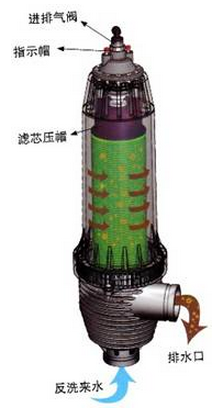

　　2.反洗狀態
　　過濾單元反洗時，側部進水口成為排水口，隔膜裝置也就失去了先前的下壓力，此時反洗來水從下部的出水口進入，由于鴨嘴閥的作用，反洗水只能經由四根帶有噴嘴的導管向上頂開濾芯壓帽和隔膜裝置，松開盤片組，同時沿切線噴射出，使盤片旋轉，盤上截留的固體物被沖洗出去。
　　由于隔膜裝置被頂起，帶動外殼上部的紅色指示帽被頂出，在外部很容易看到并判斷濾芯內部的狀況。反洗時，上部的自動排氣閥會自動打開，空氣可以進入腔體內，有助于提高噴射清洗效果。

　　設計選型:
　　1.原水水質分類：
　　A.優良水質：城市自來水，從穩定的含水層抽取的井水；
　　B.一般水質：循環冷卻水，經沉淀處理過的地面水，經過有效沉積完全生物處理過的排水；
　　C.較差水質：從水質很差的含水層抽取的地下水，經過有效沉淀，但未經或經很少的生物處理的排水，有微生物大量繁殖的地面水；
　　D.很差水質：從很臟或富含鐵錳的井中抽取的井水，受洪水影響且未經沉淀的地面水，未經沉淀及生物處理的排水。
　　不同的來水水質對過濾器的運行周期影響很大，通常選擇系統時應保證系統反洗間隔不小于1小時。
　　2.過濾精度選擇：
　　選擇過濾器過濾精度即盤片，對保證盤式過濾器在整個水系統發揮應用的作用有著重要意義，只有選擇合理正確才能滿足后續的水質要求。下表為在常見的集中過濾用途時，推薦選擇的過濾精度。


　　原水水質及要求過濾后達到的精度以及每小時產水量是選擇我們過濾系統的依據。
